Instrumento de medición de perfil de medición de rugosidad

Atributos del producto

Envase y entrega

Descripción del producto

Principio de medición:

El principio de medición del instrumento es el método de medición de coordenadas rectangulares, es decir, los puntos de coordenadas del perfil superficial de la parte a medir se asignan a través del sensor del eje x y el eje z1, y los datos de punto de coordenadas medidos por el sensor se transmiten a la PC superior a través del componente eléctrico. El software realiza operaciones matemáticas en los datos de coordenadas originales recopilados y marca los elementos de medición de ingeniería requeridos.

El rendimiento de este instrumento puede compararse con el de los instrumentos importados, y sus indicadores han alcanzado las normas internacionales. El instrumento cumple con los requisitos de las normas nacionales GB/T3505-2000 GB/T6062-2001 GB/T10610-1998 y las normas internacionales ISO5436 ISO11562 ISO4287

Tamaño del equipo:

Producto				Embalaje				Peso total (kg en peso)	Volumen de volumen (CBM m³)
Lx	Ly	Lz	Peso (kg)	Lx	Ly	Lz	Peso (kg)
1278	698	1640	180	1378	798	1700	50	400	1.39

Rango de medición:

Dirección x		120 mm
Z1	Rango de medición de perfil	60 mm
	Rango de rugosidad	60 mm
Altura		400 mm
Aguacio interno mínimo		10 mm

Instrumento de medición de perfil de rugosidad

Habilidades de equipo

Análisis de rugosidad: Ra, Rq, Rz (Ry), Rz (DIN), R3z, Rz (jis), Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku, Rdq, Roc, Mr1, Mr2, Rpk, Rvk, Rk, Rdc, A1, A2, R, Rx, AR, Rcp, Rmax, Rz ISO
Análisis de ondas: wt, wa, wp, wv, wq, wc, wku, wsk, w, wx, wz, wsm, wdcwte, wmr, Aw, c (wmr), wmr (c), wdq
Análisis de contorno original: Pt, Pa, Pp, Pv, Pq, Pc, Pku, Psk, Pdq, Psm, Pdc, Pmr, Pz, Pm

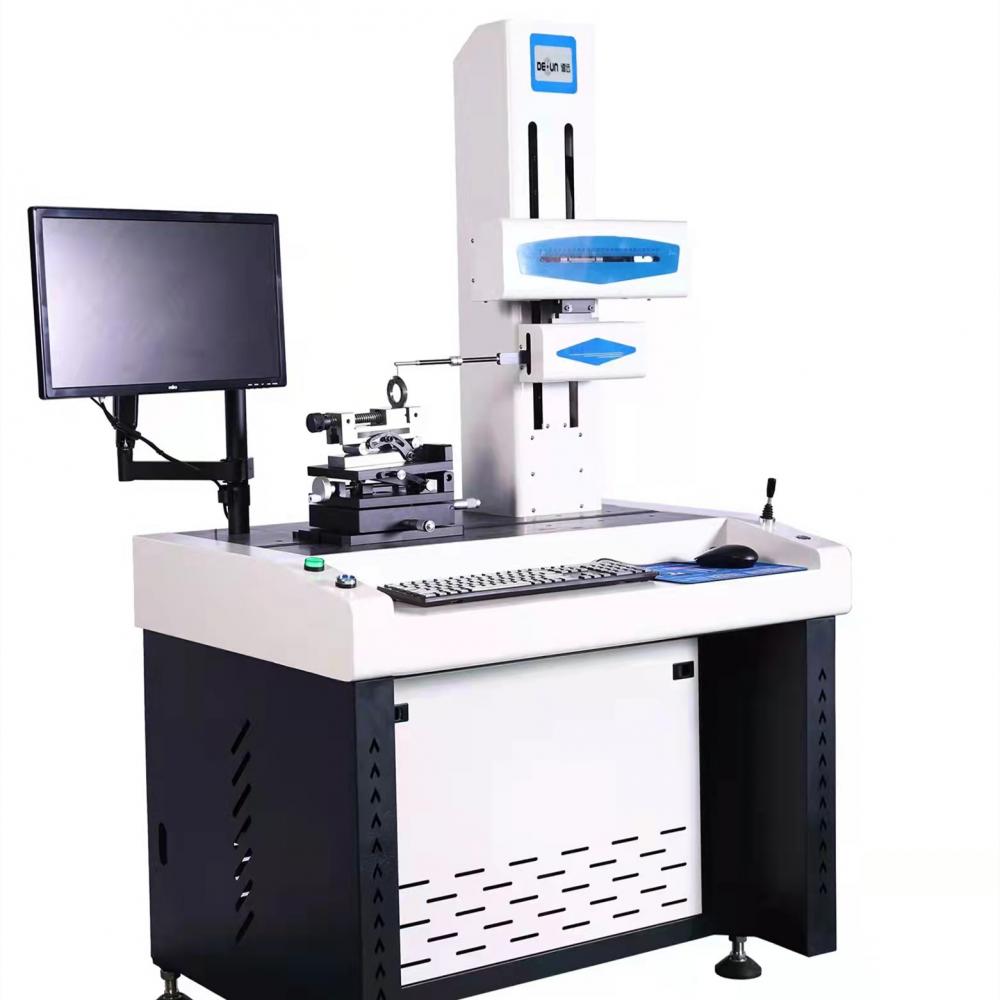

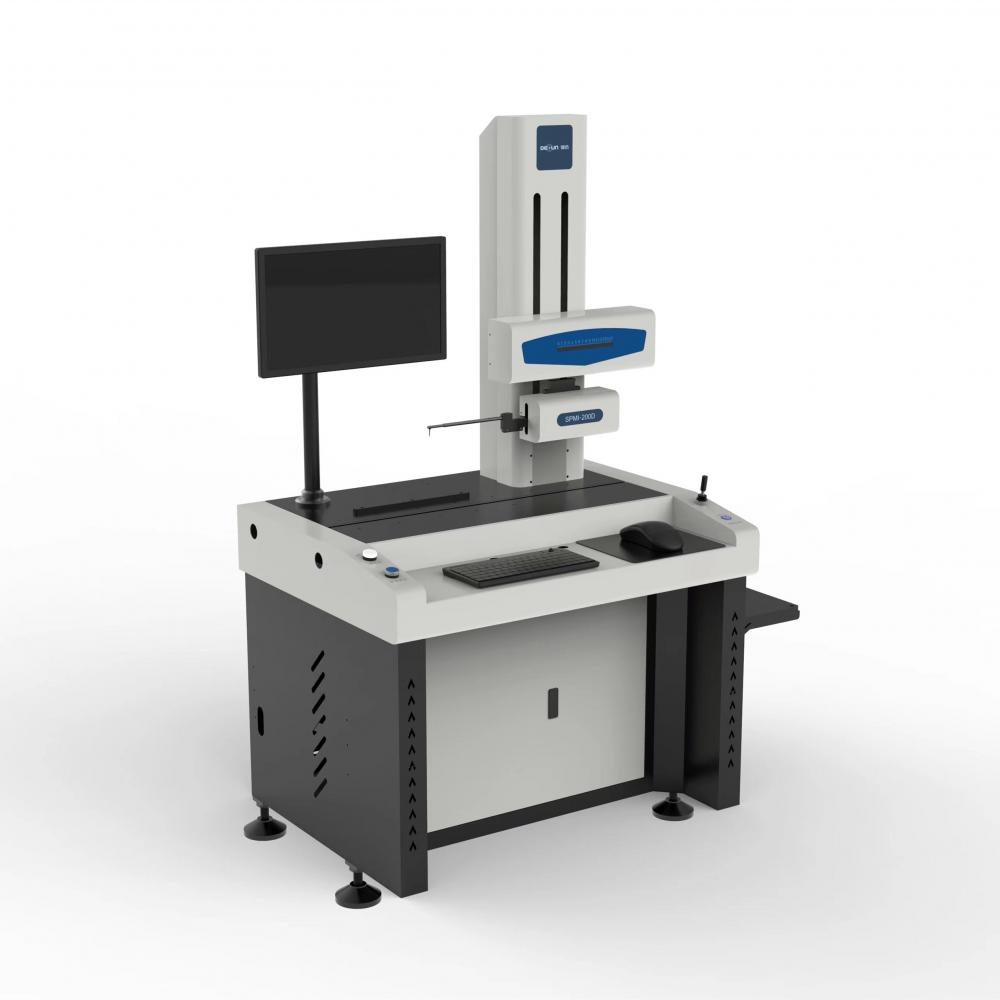

Imagen del producto

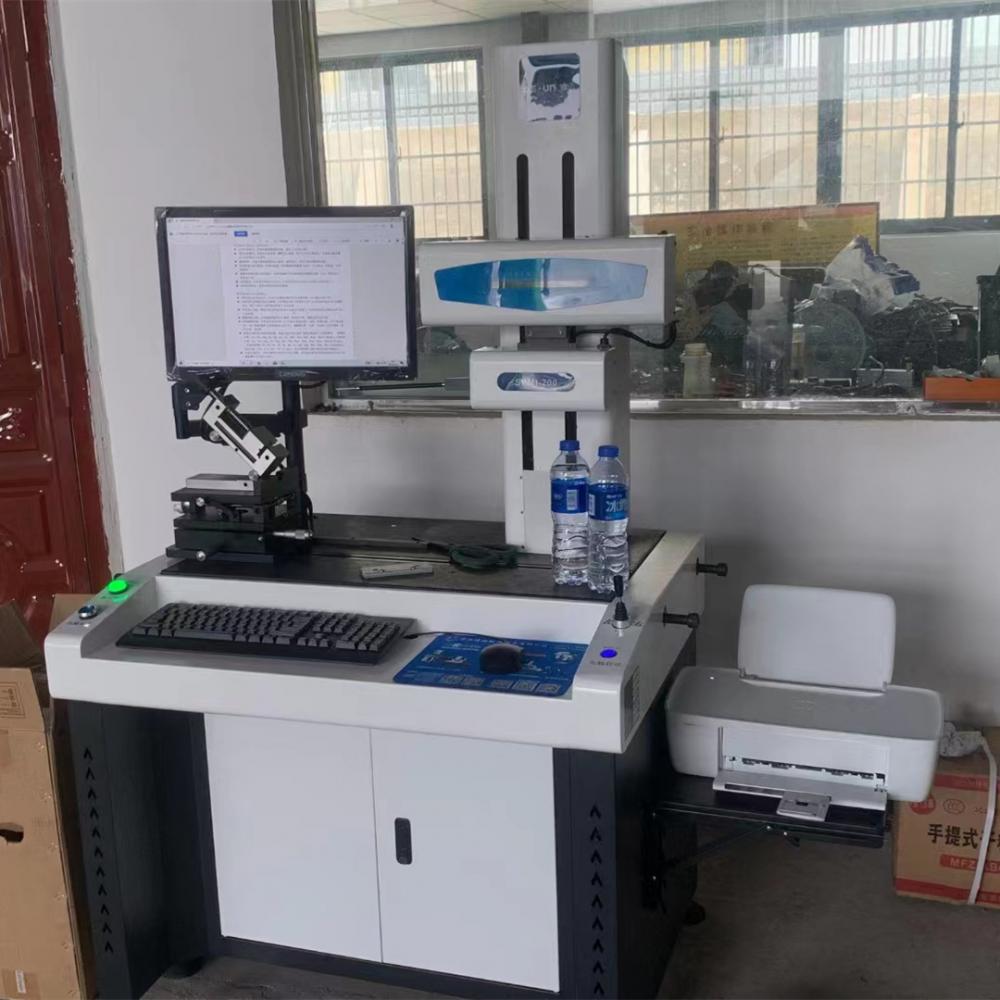

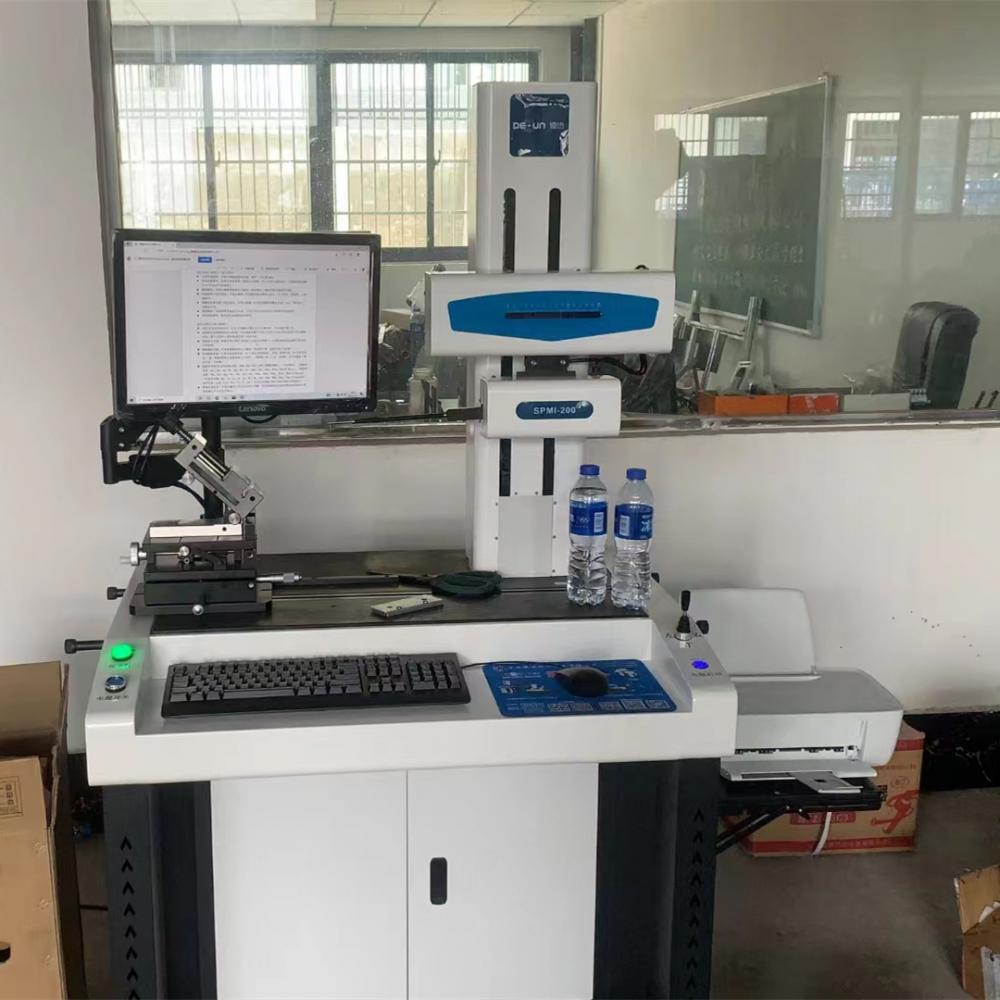

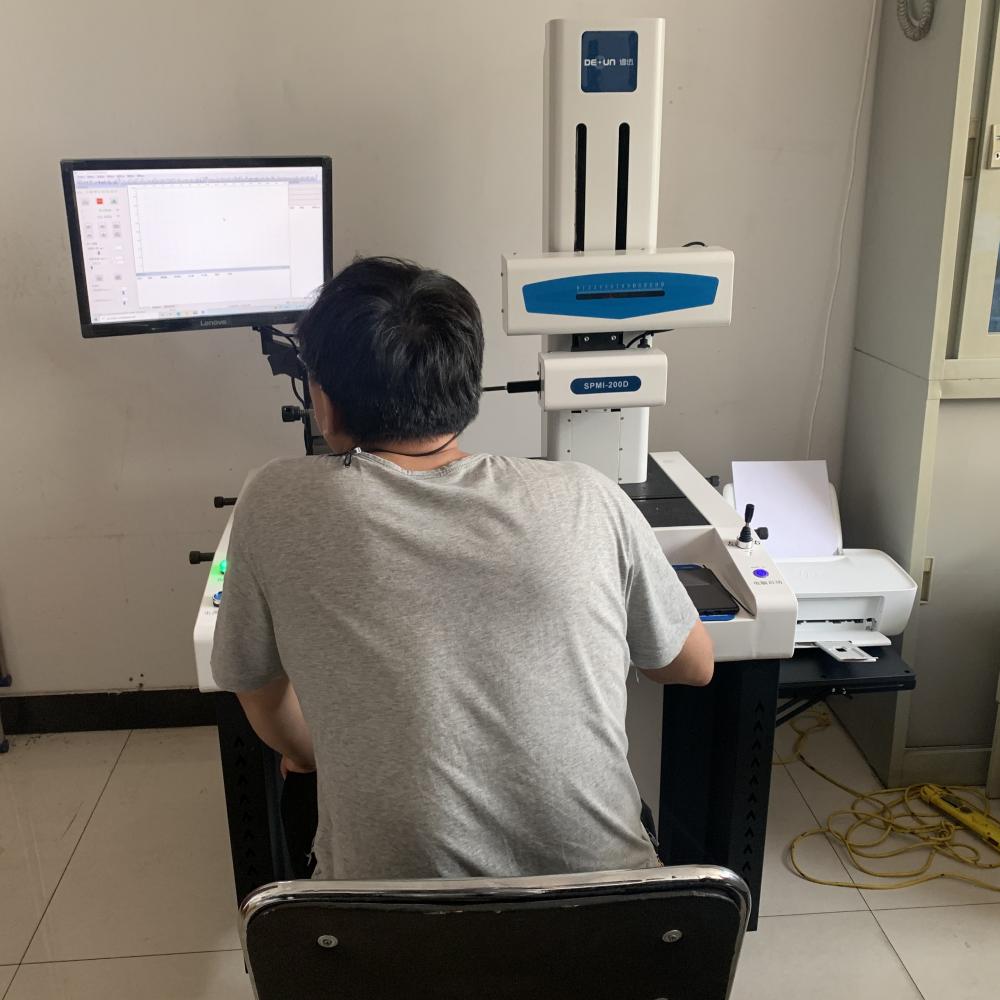

Historia del cliente
