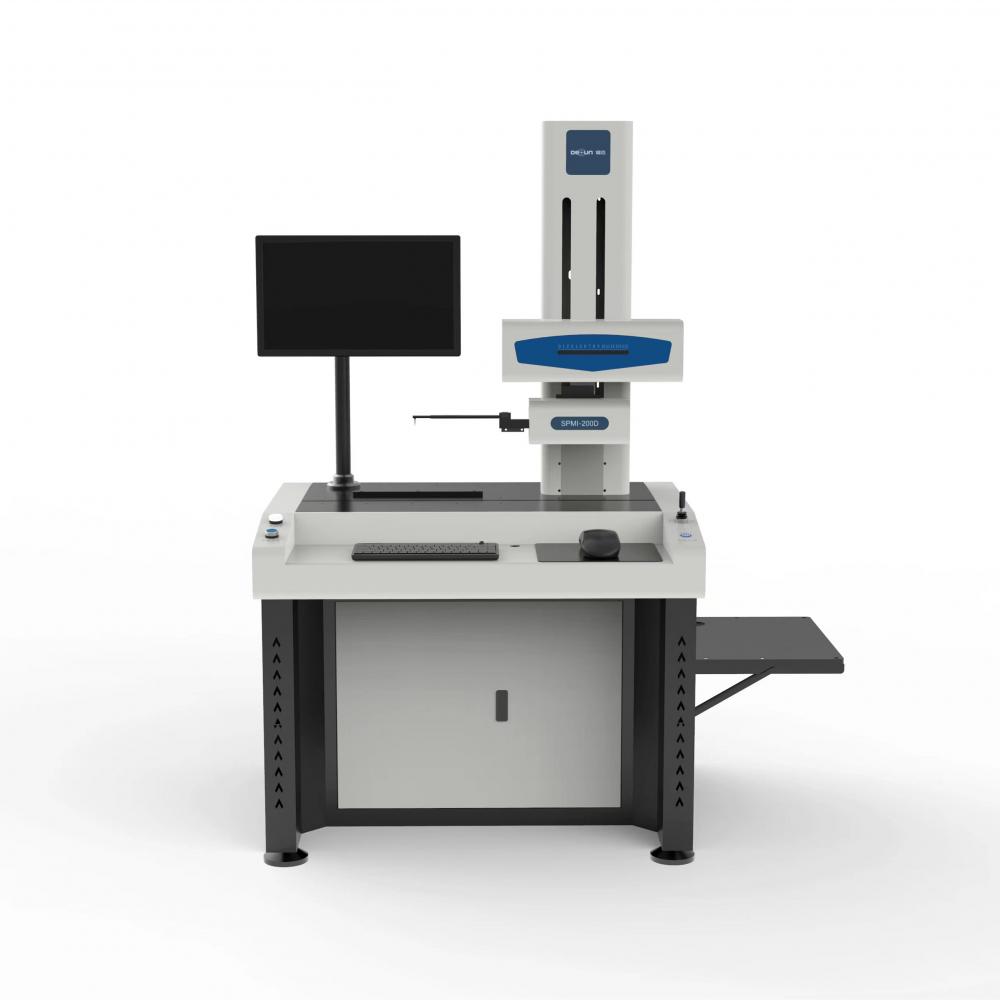

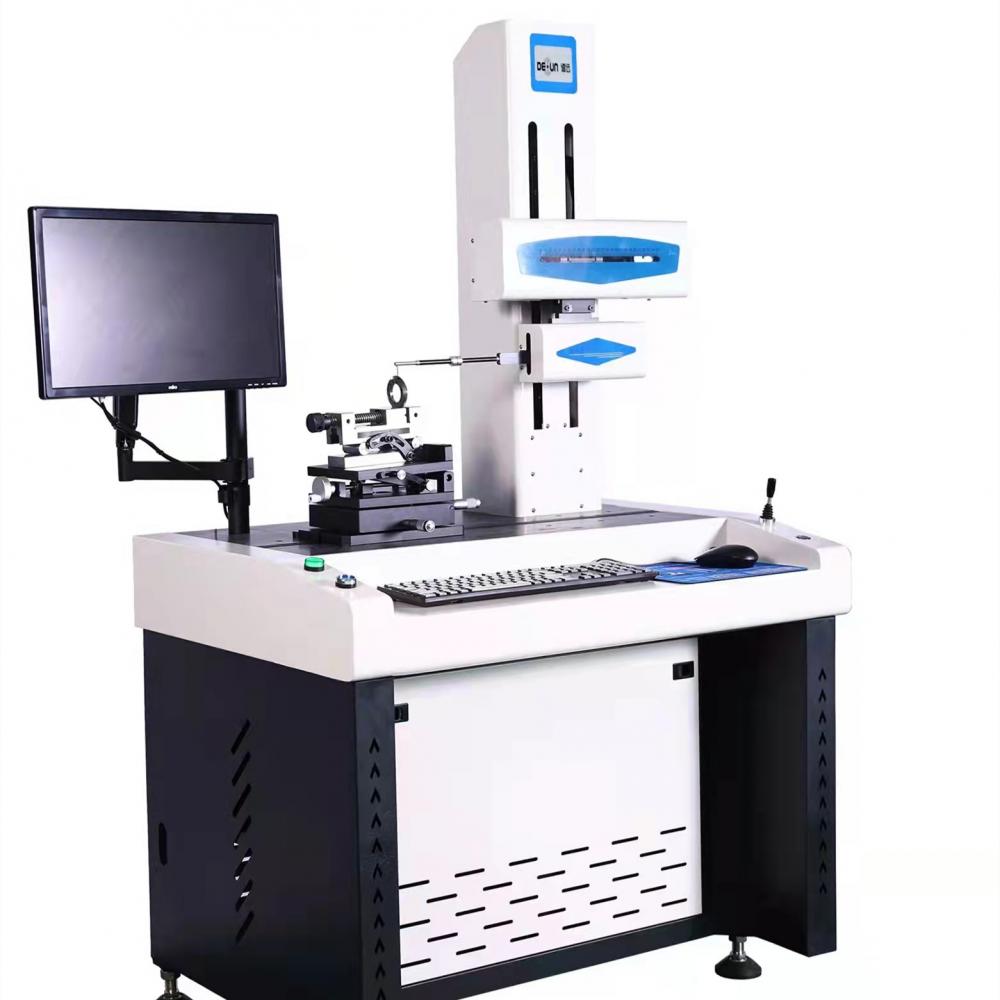

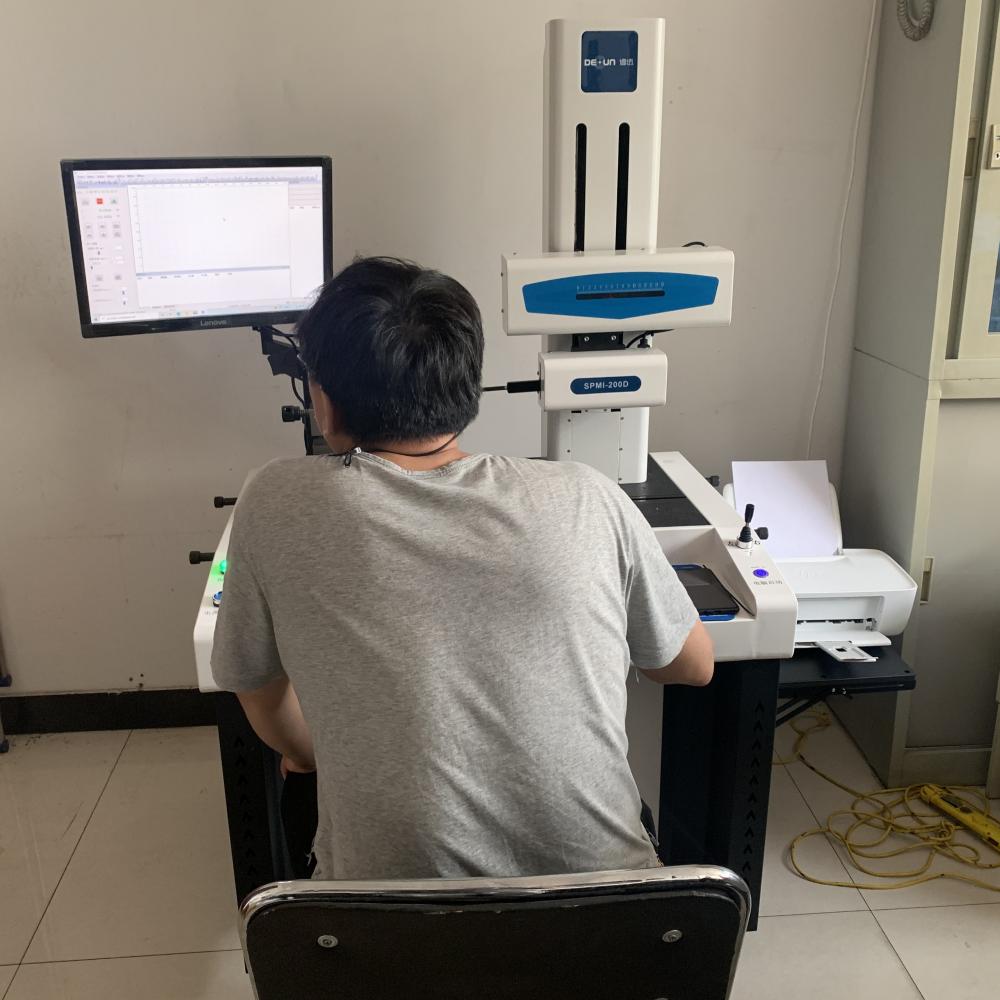

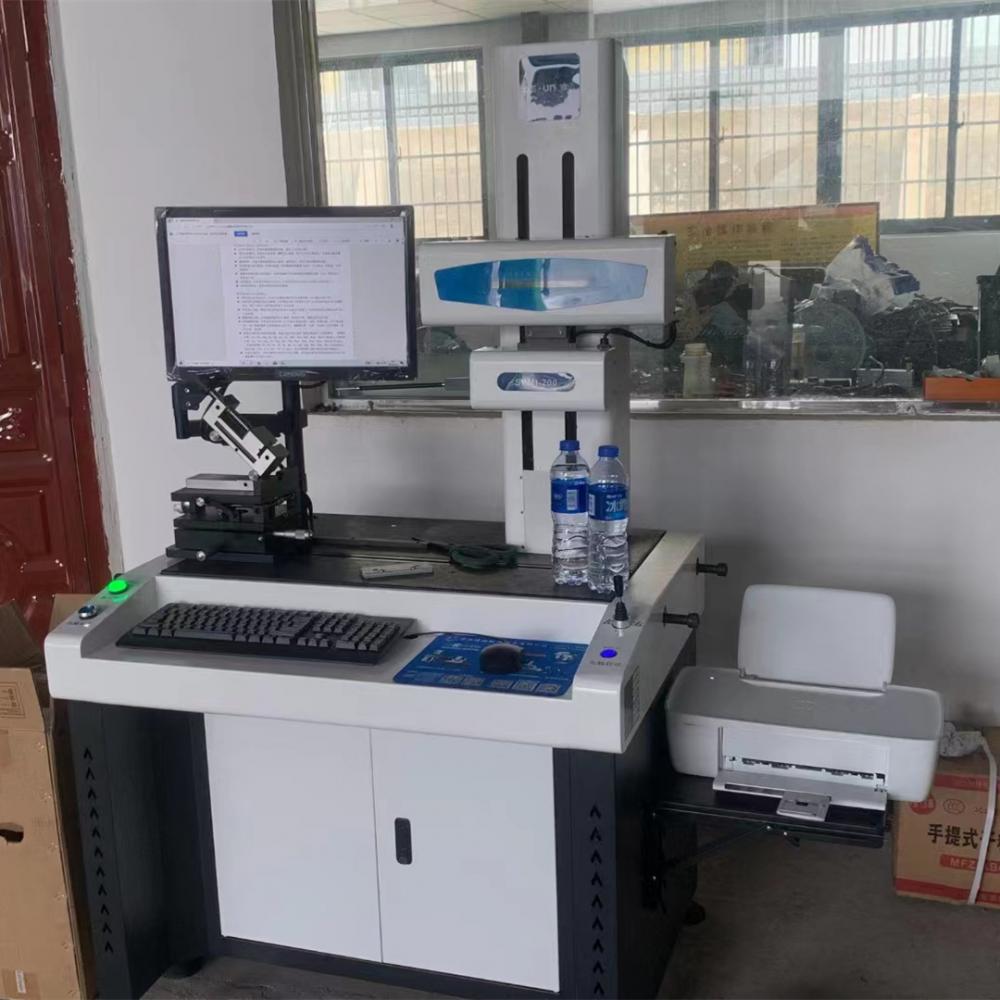

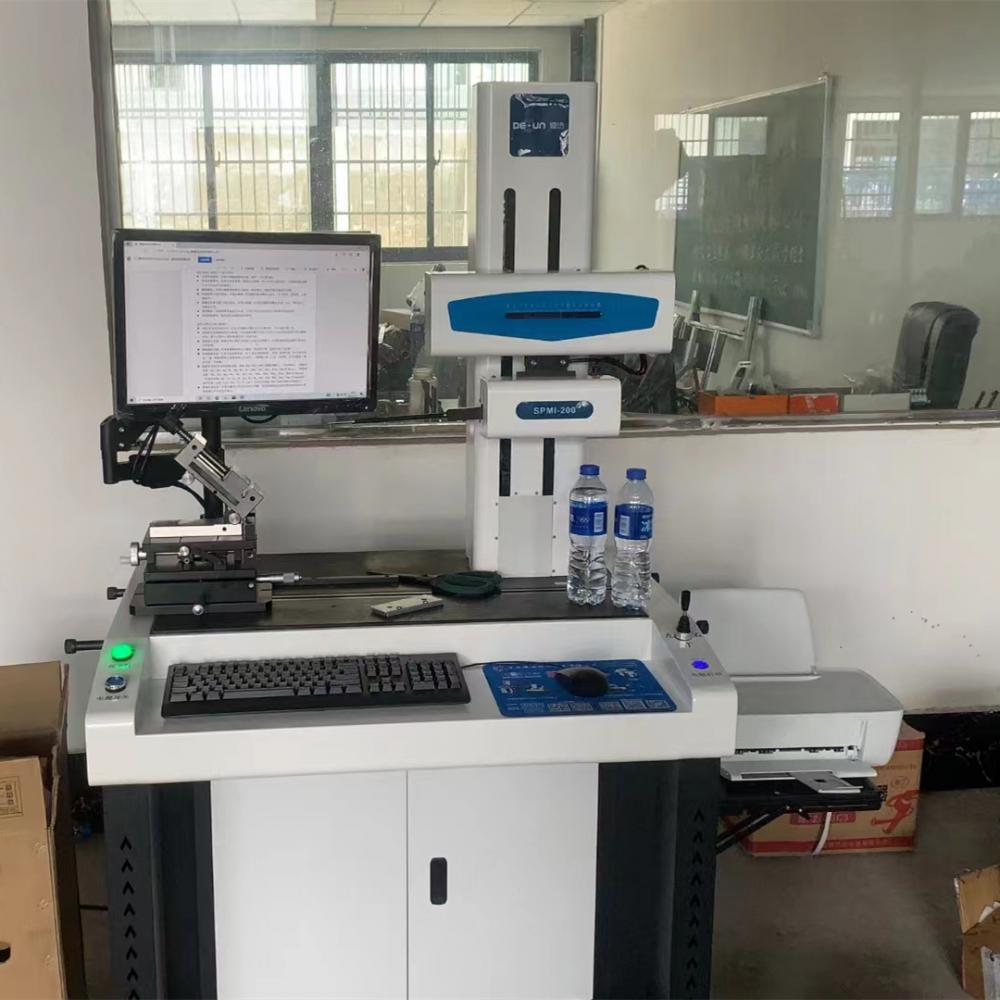

Máquina de medición de perfil de rugosidad de alta precisión

Número de modelo:Spmi 400 d

Marca:De Xun

Certificación:Llegar, Scoc

Soporte personalizado:Odm, Obm

Lugar de origen:China

X Rango de medición:120 mm

Rango de medición del perfil:40 mm

Rango de medición de rugosidad:40 mm

El perfilador de rugosidad de superficie utiliza la línea central del contorno como referencia de evaluación para evaluar la calidad de la superficie con la desviación media aritmética del contorno ra, la altura de diez puntos de la desigualdad de la luz baja rz, la altura máxima del contorno ry, el espaciado promedio de la microdesigualdad del contorno sm, el espaciado promedio del pico único del contorno s, la relación de longitud del soporte del contorno tp, y finalmente obtiene el instrumento de prueba de rugosidad de superficie requerido

El principio de medición del instrumento es el método de medición de coordenadas rectangulares, es decir, los puntos de coordenadas del perfil superficial de la parte a medir se asignan a través del sensor del eje x y el eje z1, y los datos de punto de coordenadas medidos por el sensor se transmiten a la PC superior a través del componente eléctrico. El software realiza operaciones matemáticas en los datos de coordenadas originales recopilados y marca los elementos de medición de ingeniería requeridos.

El rendimiento de este instrumento puede compararse con el de los instrumentos importados, y sus indicadores han alcanzado las normas internacionales. El instrumento cumple con los requisitos de las normas nacionales GB/T3505-2000 GB/T6062-2001 GB/T10610-1998 y las normas internacionales ISO5436 ISO11562 ISO4287

El perfilador de rugosidad es una medición de contacto medida por el deslizamiento entre el estilo del instrumento y la superficie medida. Su principal ventaja es que puede medir directamente la rugosidad superficial de algunas partes difíciles de medir, como agujeros, ranuras, etc. Puede leer o dibujar directamente la forma de la curva de contorno superficial de acuerdo con ciertos estándares de evaluación, velocidad de medición rápida, resultados confiables y operación conveniente. Sin embargo, la superficie de medición es fácil de arañar por el estilo, por lo que la presión de medición debe reducirse tanto como sea posible bajo la premisa de garantizar un contacto confiable.

El perfilador de rugosidad se divide en tipos inductivos, inductivos y piezoeléctricos de acuerdo con el principio de funcionamiento del sensor. El instrumento consta de tres partes básicas: sensor, caja de accionamiento y caja eléctrica.

El estilo del sensor está hecho de diamante, el radio de arco de la punta del estilo es de 2 micrómetros, y el extremo trasero del estilo está incrustado con un bloque de guía para formar un punto de referencia de medición en relación con la fluctuación macroscópica de la superficie de la pieza de trabajo, de modo que el desplazamiento del estilo es solo relativo a la carcasa del sensor, por lo que el bloque de guía elimina el error de forma macroscópica y reduce la influencia de la ondulación en el resultado de medición de rugosidad de la superficie. El sensor está conectado a la caja de accionamiento en forma de bisagra para caer libremente para garantizar que el bloque guía siempre contacte la superficie medida.
