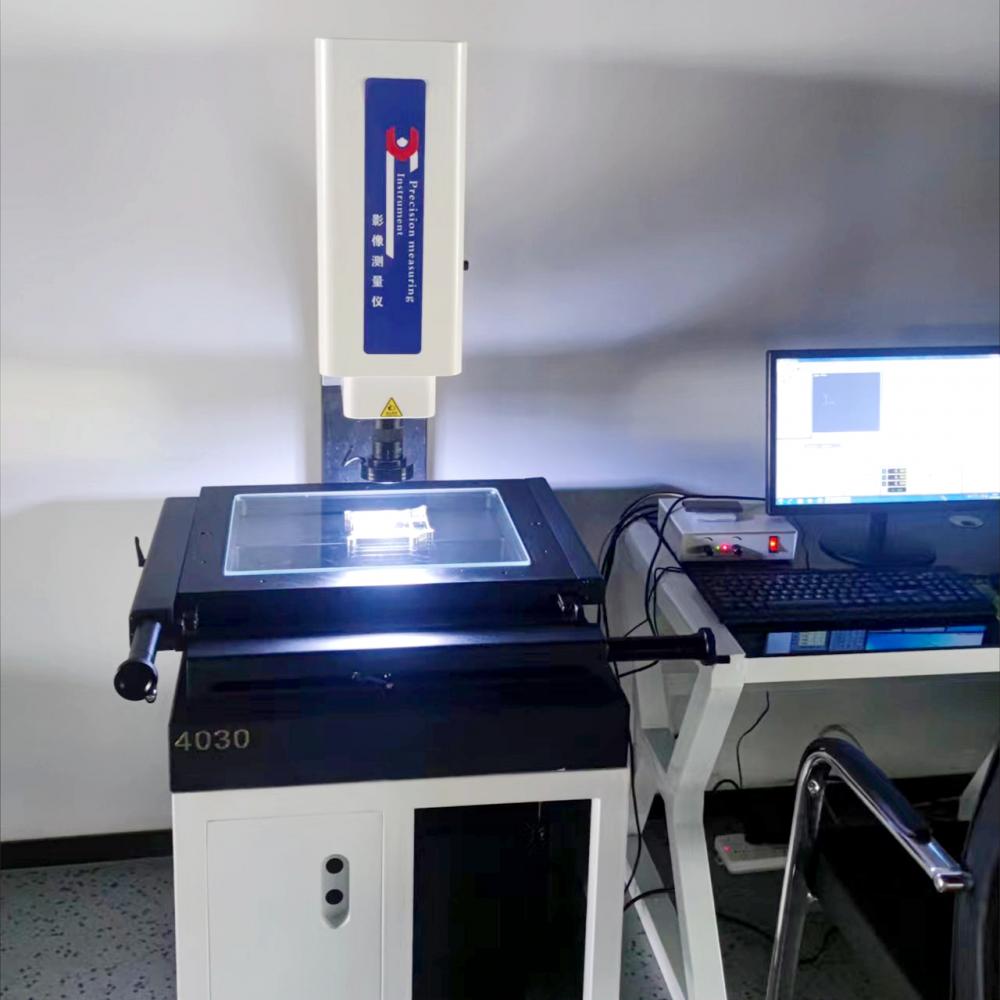

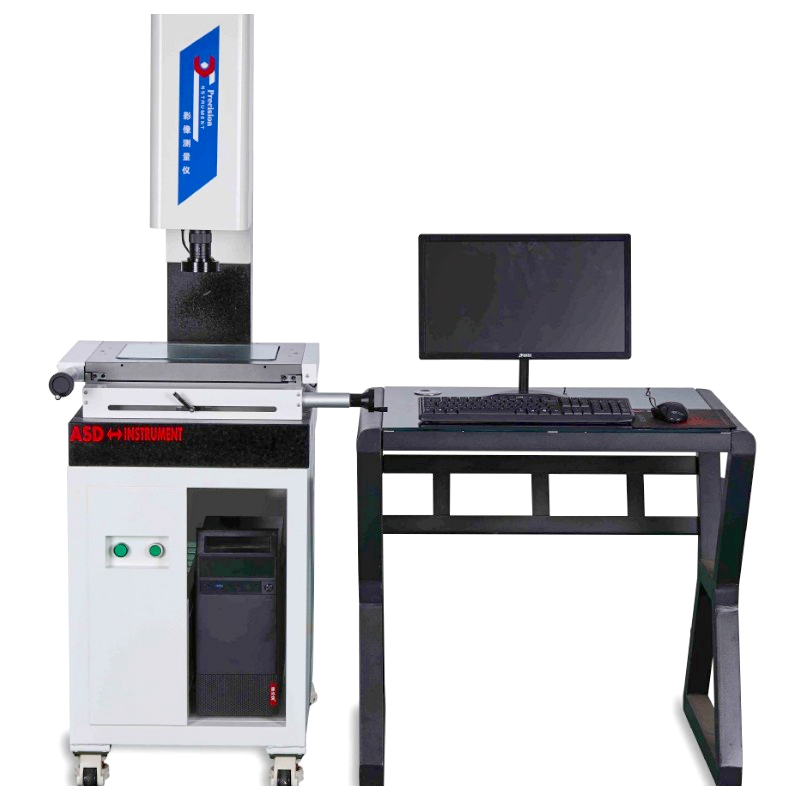

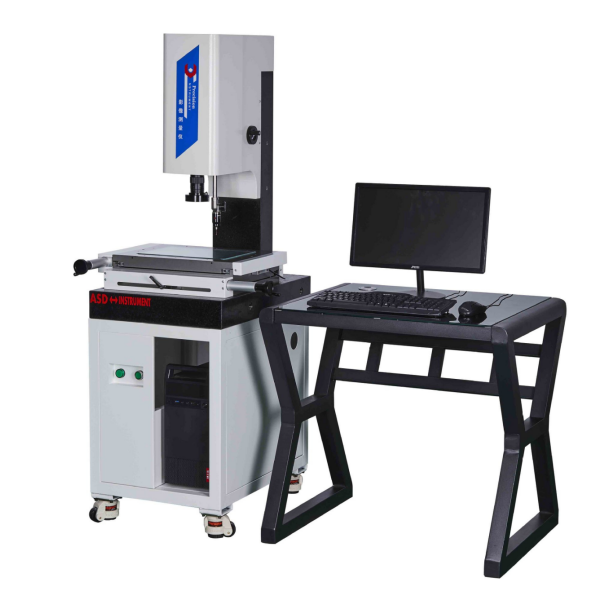

Instrumento de medición óptica de alta calidad

Número de modelo:DX 5040 gramos

Marca:De Xun

Certificación:Llegar, Scoc

Soporte personalizado:Odm, Obm

Lugar de origen:China

Medición:500*400*180

Dimensiones generales:760*660*960

El instrumento de medición de imágenes se basa en la imagen digital ccd, basado en la tecnología de medición de pantalla de la computadora y las poderosas capacidades de software de operación geométrica espacial. Después de que la computadora está instalada con software de control y medición gráfica especial, se convierte en un cerebro de medición con el alma del software, que es el cuerpo principal de todo el equipo. Puede leer rápidamente el valor de desplazamiento de la regla óptica y obtener el resultado deseado instantáneamente a través de la operación del módulo de software basado en la geometría espacial; Generar gráficos en la pantalla para que el operador compare imágenes para distinguir visualmente las posibles desviaciones en los resultados de la medición

El instrumento de medición de imágenes es un instrumento de medición de imágenes ópticas de alta precisión que consiste en una lente de color CCD de alta resolución, una lente de objetivo de zoom continuo, una pantalla de color, una pantalla de cruz de video, una regla de rejilla de precisión, un procesador de datos multifuncional, un software de medición de datos y una estructura de banco de trabajo de alta precisión.

El instrumento es aplicable a todos los campos de aplicación para medición plana bidimensional. Estos campos incluyen: maquinaria, electrónica, moldes, moldeo por inyección, hardware, caucho, electrodomésticos de baja tensión, materiales magnéticos, hardware de precisión, estampado de precisión, conectores, terminales, teléfonos móviles, electrodomésticos, computadoras, televisión de cristal líquido (LCD), placas de circuito impreso (placas de circuito, PCBs), automóviles, dispositivos médicos, relojes, tornillos, muelles, instrumentos, engranajes, cámaras, rosca, plantilla de radio, plantilla de rosca, cables, cortadores, rodamientos, pantallas, pantallas de prueba, pantallas de cemento, plantillas de pantallas (malla de acero, plantilla de SMT), etc.Función de medición:

1.Puntos de medición múltiples puntos, líneas, círculos, arcos, elipses y rectángulos mejoran la precisión de la medición;

2.Medición combinada, construcción del punto central, construcción de intersección, construcción de línea, construcción de círculo, construcción de ángulo;

3.Coordinar la traducción y coordinar la rectificación para mejorar la eficiencia de la medición;

4.Instrucciones de agregación, la medición por lotes de la misma pieza de trabajo es más conveniente y rápida, y la eficiencia de medición se mejora;

5.Los datos de la encuesta se importan directamente en autocad para convertirse en un dibujo completo;

6.Los datos medidos se pueden ingresar en excel o word para el análisis estadístico, y se puede cortar un gráfico de control xbar-s simple para calcular varios parámetros como ca;

7.Interfaz de varios idiomas

8. Grabar programas de usuario, edicionar instrucciones y enseñar la ejecución;

9. Función de navegación de mapa grande, lámpara giratoria tridimensional especial para cuchillos y moldes, sistema de escaneo 3D, enfoque automático rápido, lente de zoom automático;

10.La medición de la sonda de contacto es opcional. El software puede realizar libremente la conversión mutua de sonda/imagen para la medición de contacto de productos irregulares, como elipse, radiano, planitud, etc. También puede usar la sonda directamente para puntar y luego importarla al software de ingeniería inversa para un procesamiento adicional.

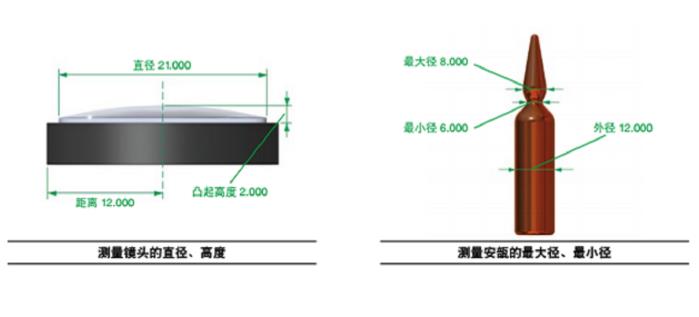

11. El instrumento de medición de imágenes también puede detectar la redondez, rectitud y radiano de los objetos circulares;

12.Detección de planaridad: detección de planaridad de la pieza de trabajo a través de la sonda láser;

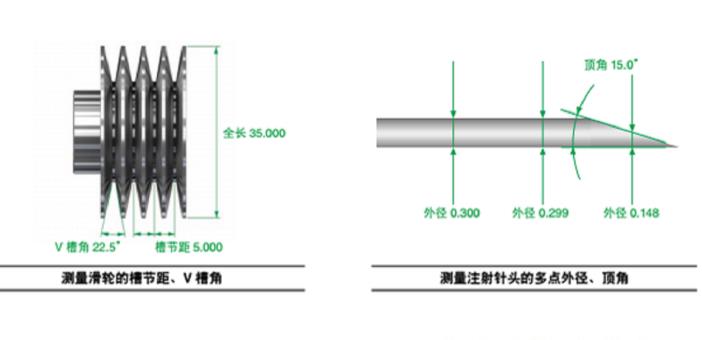

13. Función de medición profesional para engranajes

14.Función de medición especial para los tamizes de prueba utilizados por los principales institutos de medición de China

15. Función de comparación entre los dibujos y los datos medidos

Sistema de procesamiento de datos: sistema de procesamiento de datos multifuncional, pantalla china completa puede realizar muestreo multipunto, rotación de coordenadas, punto, línea, distancia, detección de ángulo, salida de datos rs-232, se puede importar directamente en CAD.
