Tamaño de la pieza de trabajo del instrumento de medición de tamaño rápido
Atributos del producto
Modelo: VMQ120
Marca: DEXUN
Certificación: alcance, Scoc
Soporte personalizado: Obm, Odm
Lugar de origen: China
Dimensiones generales: 120 mm * 96 mm
Ampliación: 0.088 X
Envase y entrega
| Unidades de venta | : | Conjuntos/conjuntos |
| Tipo de paquete | : | Enlace de caja de madera |
| Ejemplo de imagen | : |
Descripción del producto
El instrumento de medición de tamaño de un botón es una tecnología de medición de imágenes. Es diferente del instrumento de medición de imágenes de anime tradicional porque ya no necesita un sensor de desplazamiento de la regla de rejilla como estándar de precisión, ni necesita ampliar la imagen del producto a través de una lente de distancia focal grande para garantizar la precisión de la medición
·Especificaciones de rendimiento
Rango de viaje (mm) | Dimensiones generales (mm) | Peso principal (Kg) | Peso máximo de la pieza de trabajo medida (Kg) | ||||
X | Y | Z | Lx | Ly | Lz | ||
120 | 96 | 40 | 320 | 380 | 728 | 45 | 3 |
Error de medición (mm) | Repetibilidad (mm) | ||||||
± 3 + L/100 | ±2.0 | ||||||
(1) El software se calibra mediante compensación de superficie, y la repetibilidad de las piezas estándar de medición puede alcanzar 0.001 mm,
(2) La medición repetida de la precisión del producto puede garantizar < 0.003 mm;
(3) Las configuraciones básicas del software (como datos de calibración, configuración de parámetros de cámara, configuración de fuente de luz y parámetros de escala) se guardan en el archivo de configuración y se pueden usar directamente sin que el cliente realice configuraciones complicadas en la etapa inicial.
(4) La función de medición del software es potente. Además de la medición de distancia de ángulo radial de diámetro de dibujo básico, también agrega funciones como el punto más alto, el punto de intersección, el escaneo de contorno, el calibre electrónico, el área, el perfil, la distancia más larga, la distancia más corta, la distancia central, etc.
Se agrega la función de programar diferentes regiones del mismo producto. Después de programar el mismo producto, seis nombres de regiones, como las regiones superior, izquierda y derecha, se pueden guardar en su subdirectorio. Puede llamar a un programa para medir diferentes regiones del mismo producto. Incluso puede colocar el mismo producto en diferentes regiones en el banco de trabajo del instrumento y luego llamar directamente al programa de dominio bajo el subdirectorio para que el software pueda medir en consecuencia.
Características principales:
1) Función de registro automático de imágenes, sin posicionar la pieza de trabajo, sin sujeción, colocar el producto al azar para lograr la identificación y medición automáticas; Se pueden identificar y medir múltiples piezas de trabajo de medición al mismo tiempo para generar resultados;
2) El sensor de imagen utiliza ccd de 20 millones de píxeles de alta definición importado, y la tarjeta Ethernet de Gigabit (velocidad de transmisión: 1 g/S) que coincide con ella hace que la imagen sea clara y fina;
3) Utilizando lentes telecéntricas bilaterales importadas, junto con luz de transmisión telecéntrica paralela (sistema de transmisión), luz de caída anular sin sombra programable (sistema de luz caída), luz de caída coaxial y luz de caída sin sombra de bajo ángulo (fuente de luz opcional), para garantizar la autenticidad, estabilidad y observabilidad de la imagen del producto a medir, haciendo que los datos medidos se acerquen al valor real, y los datos de medición repetidos son muy estables, el operador no dudará de los resultados de medición debido a grandes diferencias de datos.
4) El controlador de instrumento producido con nueva tecnología (incluido incorporado y externo) puede combinarse directamente con el nuevo software inteligente, lo que hace que el control de luz del instrumento, el control de movimiento de la mesa de trabajo y el control de exposición de la cámara sean muy simples y fáciles de operar.
El sistema de instrumento de medición de tamaño rápido es un instrumento de medición con un excelente rendimiento de productos similares. Llena la brecha entre los instrumentos de medición de precisión tradicionales y las máquinas de medición. En particular, puede cumplir con los requisitos de producción industrial para productos de medición de alto rendimiento.
Adopta un riel lineal de alta precisión para reducir el error de movimiento del banco de trabajo; Las imágenes están conectadas sin problemas moviendo la mesa de trabajo para tomar fotos. Durante el proceso de medición por lotes, tomando una imagen de producto de campo de visión de una sola imagen, las imágenes de diferentes imágenes se pueden empalmar perfectamente.
Adopta un riel lineal de alta precisión para reducir el error de movimiento del banco de trabajo; Las imágenes están conectadas sin problemas moviendo la mesa de trabajo para tomar fotos. Durante el proceso de medición por lotes, tomando una imagen de producto de campo de visión de una sola imagen, las imágenes de diferentes imágenes se pueden empalmar perfectamente.
La precisión de la máquina de medición puede alcanzar micrométros. Es sorprendente que la operación sea muy simple, incluso si el operador no está familiarizado con la operación de medición. El software de medición utilizado por la máquina de medición Zhuoxin inteligente profesional software de un botón tiene un modo de operación de interfaz fácil de usar, y el operador puede medir piezas de trabajo complejas después de varias horas de uso.

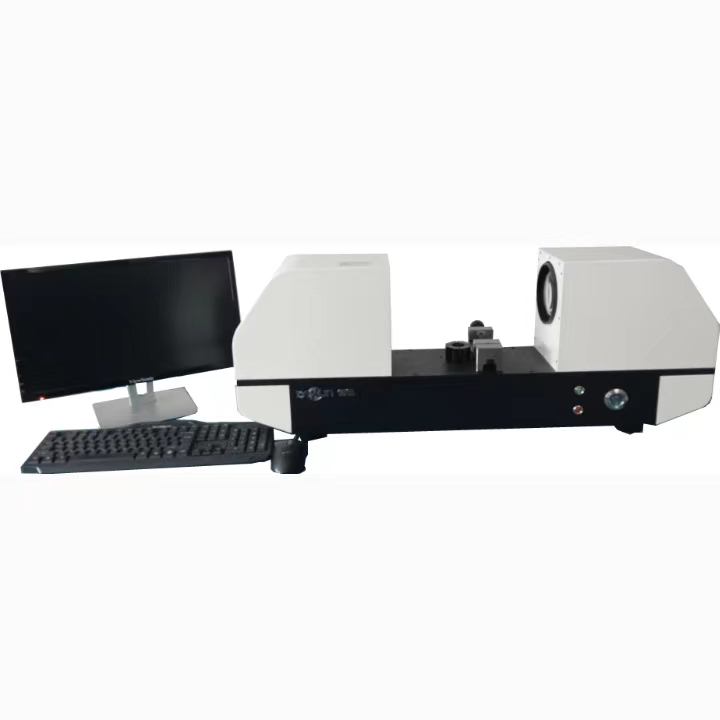

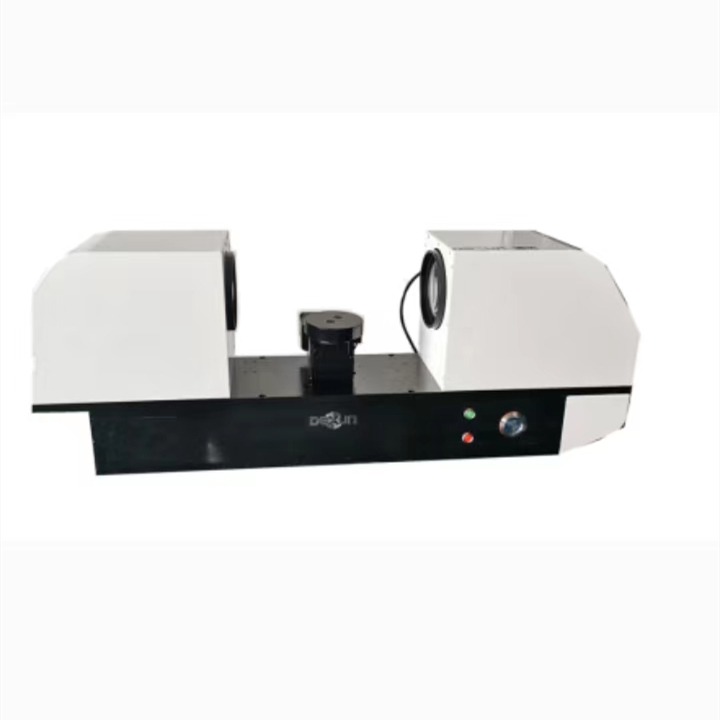

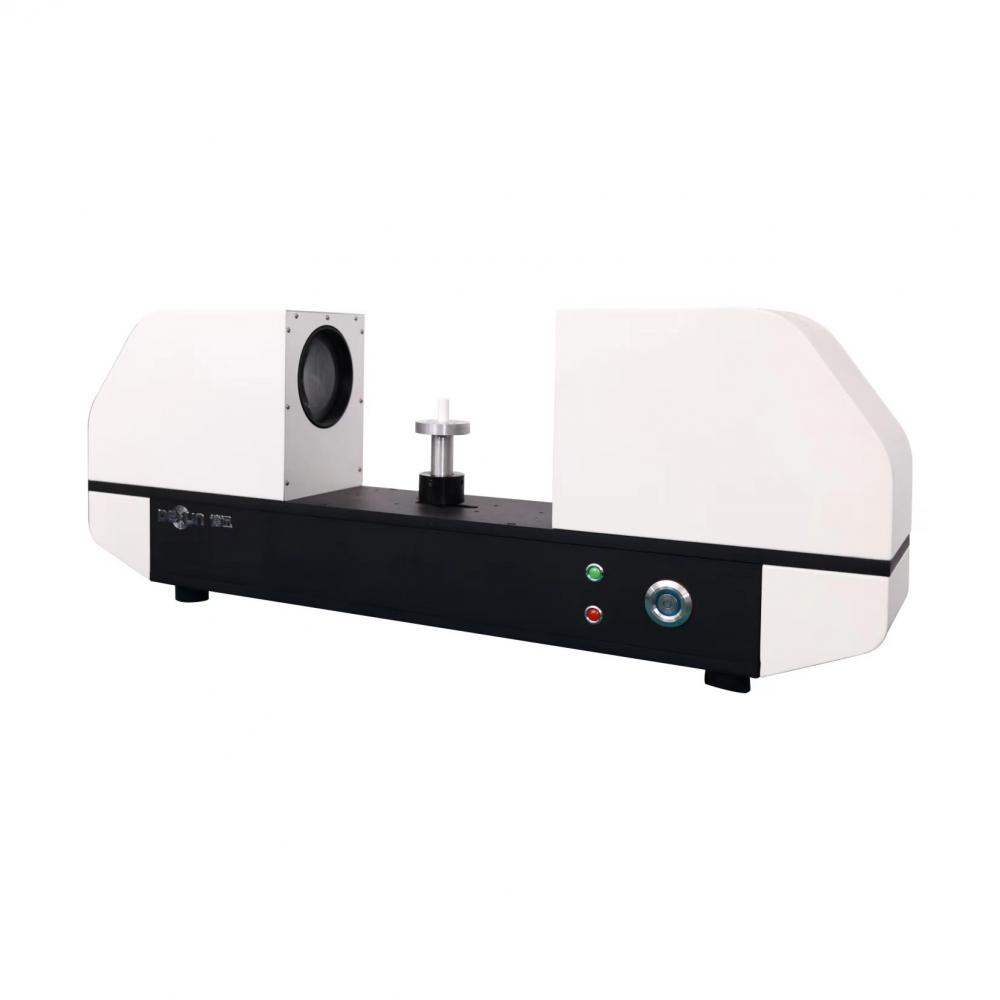

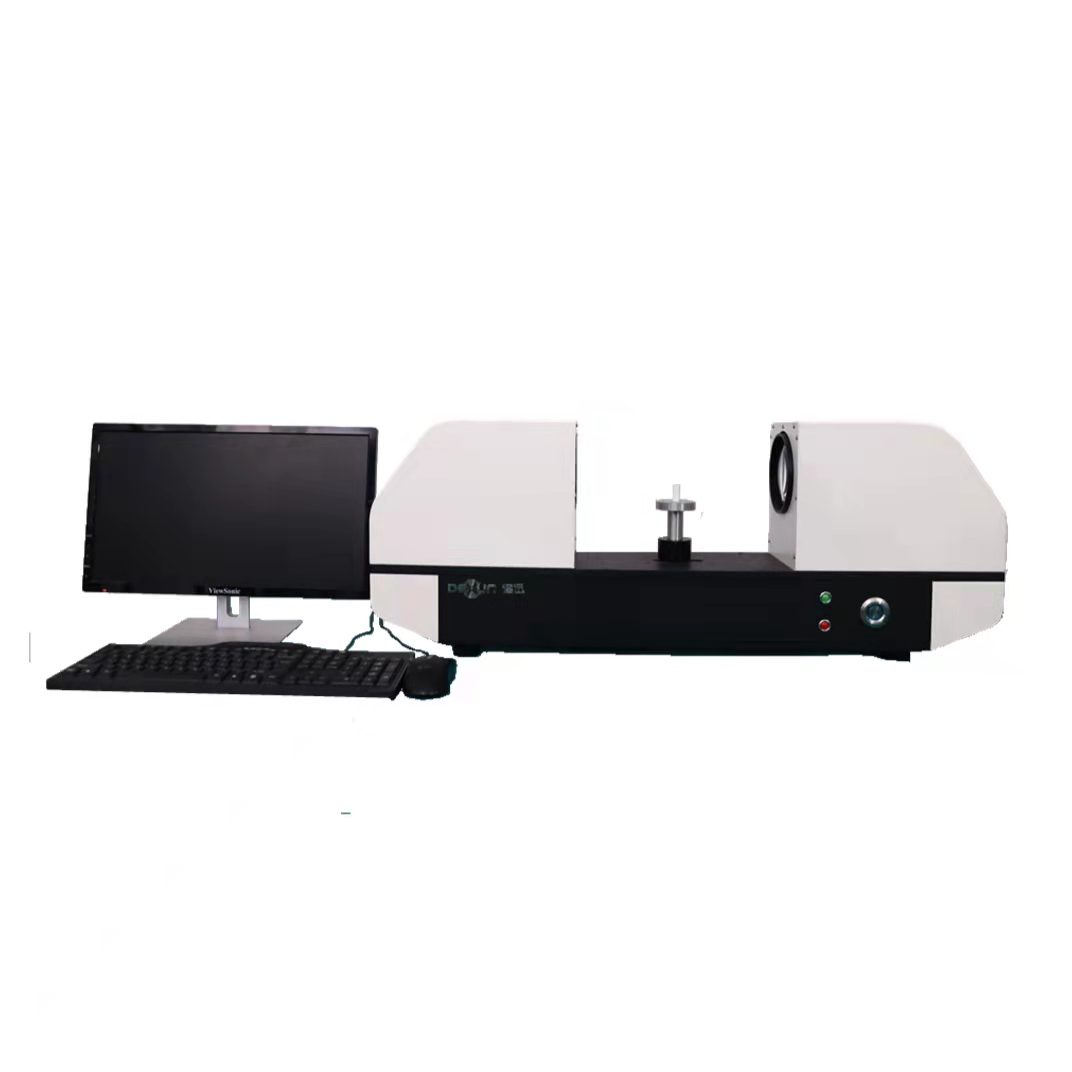

Imagen del producto

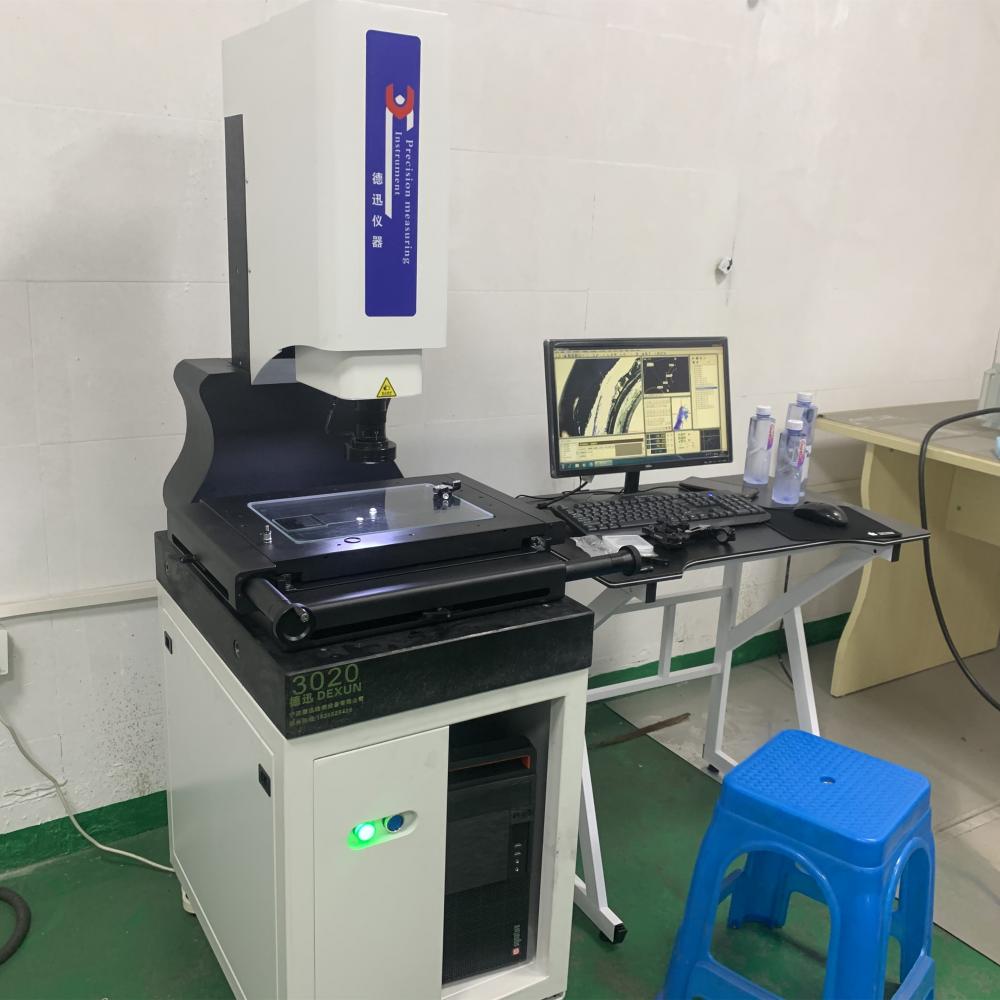

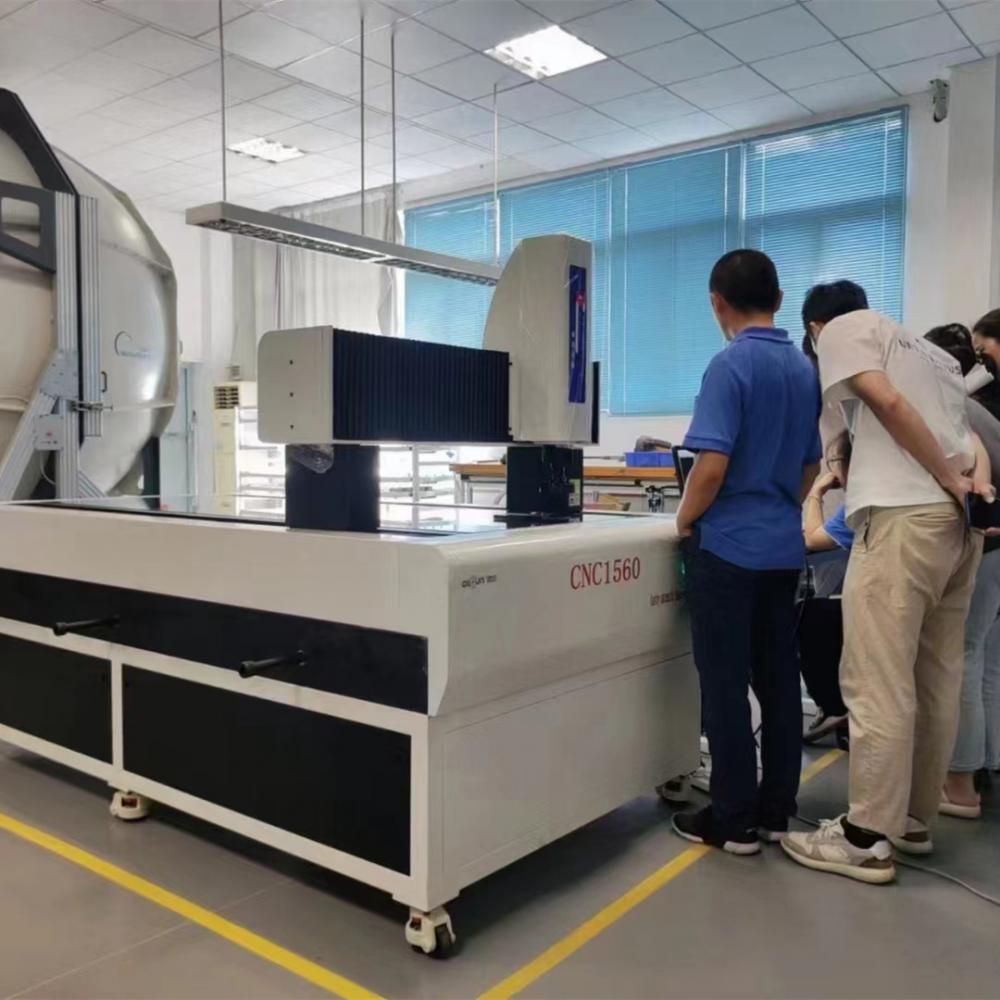

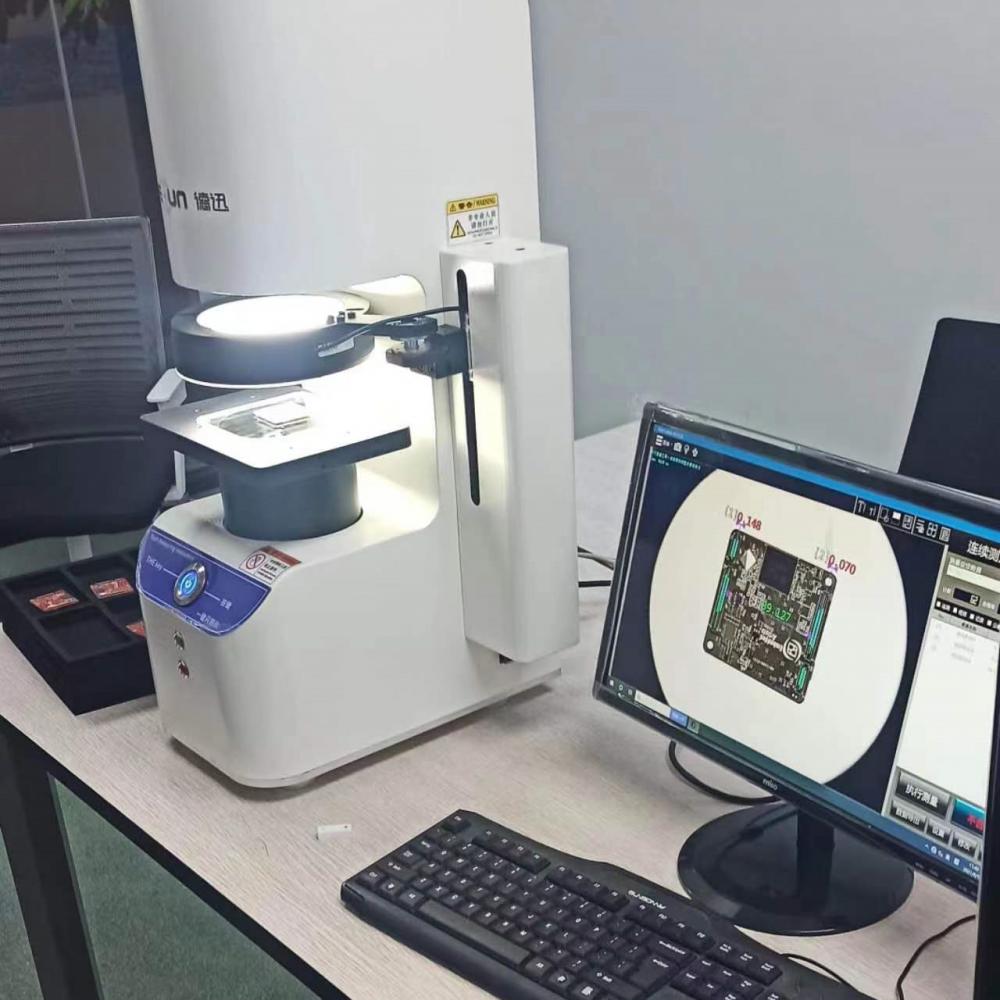

Historia del cliente
